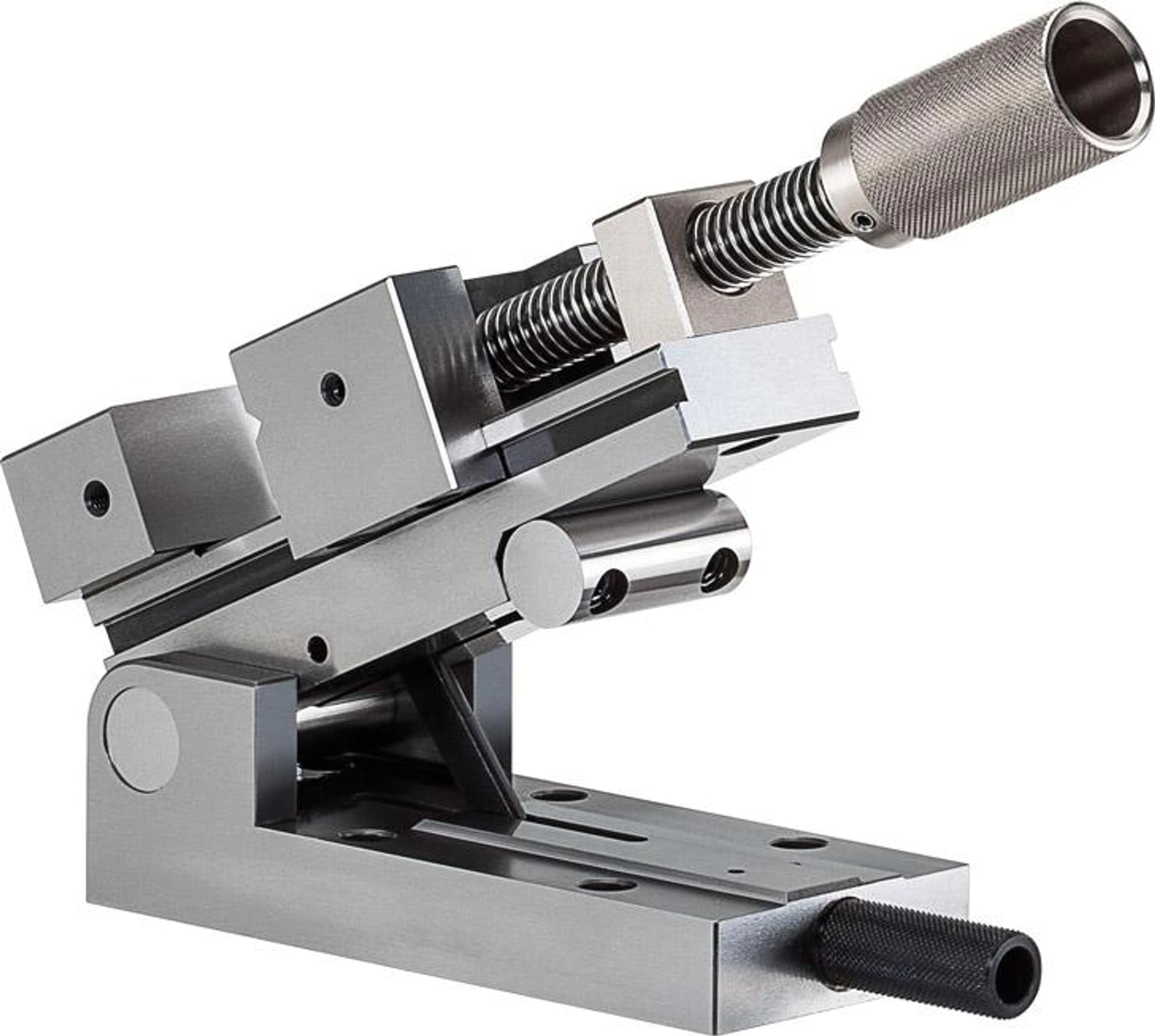

Precyzyjne imadlo sinusowe PS-SV, wlk. 1 70mm RÖHM

Precyzyjne imadło sinusowe PS-SV, z osią obrotu z przoduWykonanie: korpus i szczęki ze stopowej stali narzędziowej, hartowane i precyzyjnie szlifowane. Szczęka stała jest gładka, szczęka ruchoma ma poziomo szlifowaną pryzmę. Mocowanie i luzowanie za pomocą wrzeciona gwintowanego. Ustawianie kątów w zakresie ustawień imadła 0–46° następuje za pomocą płytek wzorcowych zgodnie z zasadą sinusoidy, sworznie mocujące są hartowane i szlifowane z dokładnością do 0,001 mm. Mechanizm mocujący można zablokować przy każdym kącie ustawienia imadła. Prostopadłość: 100 mm = 0,005 mm Równoległość: 100 mm = 0,002 mm Odchylenie kątowe przy 45° ± 15″ . Zastosowanie: do precyzyjnej pracy przy produkcji narzędzi podczas szlifowania, frezowania, pomiarów itp.
