PAM8610 стерео усилитель класса D 2х15 Вт

артикул: 1440313798
СОГЛАСНО НАШИМ ДАННЫМ, ЭТОТ ПРОДУКТ СЕЙЧАС НЕ ДОСТУПЕН
135.00 грн.
Доставка из: Украина
Описание
Данный модуль PAM8610 представляет собой мощный и экономичный двухканальный усилитель класса D с регулировкой мощности. Модуль можно использовать в домашнем кинотеатре, портативных колонках, автомобильных колонках и прочих акустических системах.

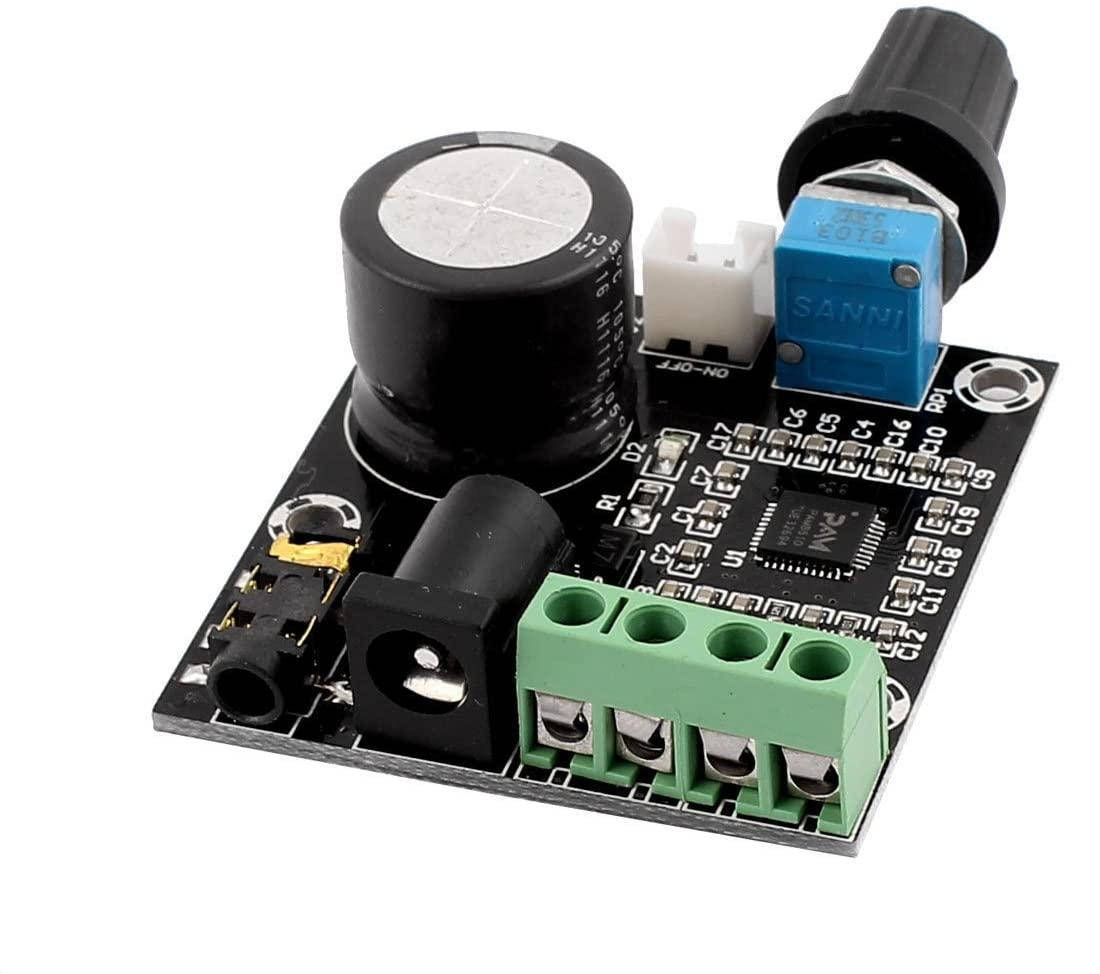

Плата модуля построена на базе микросхемы PAM8610, подстроечного резистора и прочих вспомогательных компонентов. Преимуществами микросхемы PAM8610 является высокая выходная мощность, максимальный КПД (коэффициент полезного действия) и т.д. Низкий коэффициент нелинейных искажений позволяет получить высокое качество звучания при достаточной выходной мощности. Особенностью данного усилителя является возможность регулировать громкость звуковых сигналов. Используя переменный резистор, усилитель может воспроизводить звук без посторонних шумов. Изменяется громкость с помощью подстроечного резистора сопротивлением 50 кОм. Максимальная выходная мощность составляет 15 Вт на канал при нагрузке сопротивлением 4 Ом. При мощности свыше 10 Вт необходимо установить дополнительное охлаждение микросхемы.
На плате усилителя имеется 2 разъема для подключения перемычек:
CON1:
подается питание на усилитель
CON2:
включается режим MUTE
Также на плате расположено 2 клеммника для подключения каналов:
OUT L (+,-):
левый канал
OUT R (+,-):
правый канал
Для подключения внешнего устройства предусмотрен разъем 3,5 мм.
Подается питание от внешнего источника питания. Диапазон напряжения питания усилителя составляет от 7 до 15 В постоянного тока. Подается напряжение питания с помощью гнезда питания 5.5 х 2.1 мм. Сигнализирует о подаче питания светодиод, который подключён к шине питания.
На плате имеются 4 отверстия для крепления платы на плоской поверхности.
Плата модуля построена на базе микросхемы PAM8610, подстроечного резистора и прочих вспомогательных компонентов. Преимуществами микросхемы PAM8610 является высокая выходная мощность, максимальный КПД (коэффициент полезного действия) и т.д. Низкий коэффициент нелинейных искажений позволяет получить высокое качество звучания при достаточной выходной мощности. Особенностью данного усилителя является возможность регулировать громкость звуковых сигналов. Используя переменный резистор, усилитель может воспроизводить звук без посторонних шумов. Изменяется громкость с помощью подстроечного резистора сопротивлением 50 кОм. Максимальная выходная мощность составляет 15 Вт на канал при нагрузке сопротивлением 4 Ом. При мощности свыше 10 Вт необходимо установить дополнительное охлаждение микросхемы.
На плате усилителя имеется 2 разъема для подключения перемычек:
CON1:
подается питание на усилитель
CON2:
включается режим MUTE
Также на плате расположено 2 клеммника для подключения каналов:
OUT L (+,-):
левый канал
OUT R (+,-):
правый канал
Для подключения внешнего устройства предусмотрен разъем 3,5 мм.
Подается питание от внешнего источника питания. Диапазон напряжения питания усилителя составляет от 7 до 15 В постоянного тока. Подается напряжение питания с помощью гнезда питания 5.5 х 2.1 мм. Сигнализирует о подаче питания светодиод, который подключён к шине питания.
На плате имеются 4 отверстия для крепления платы на плоской поверхности.
Характеристики
Количество каналов: | 2 |
Номинальная мощность: | 15.0 |
Страна производитель: | Китай |
Схемотехника: | Полупроводниковый |
Тип: | Усилитель мощности |
