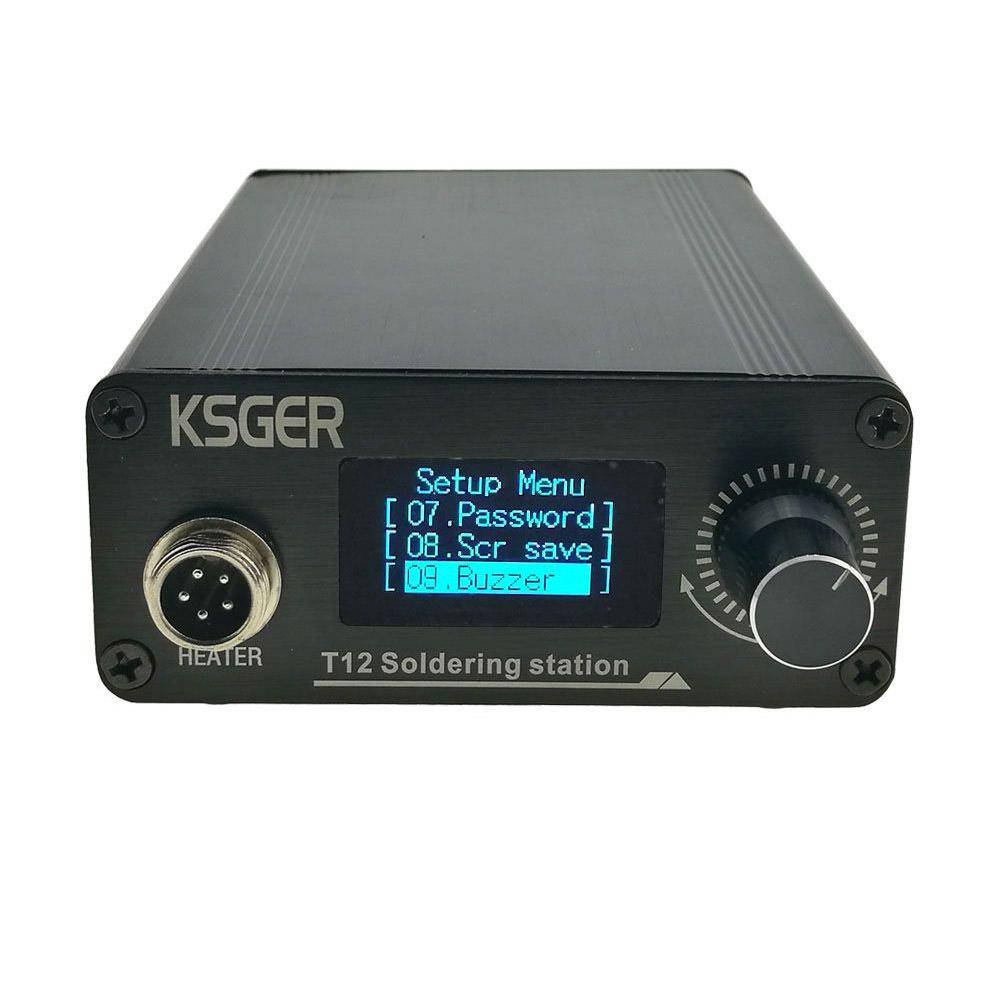

KSGER V2.09 OLED Паяльная станция на жалах Hakko T12 тонкая передняя панель

Паяльная станция Ksger V2.09 в алюминиевом корпусе, тонкая передняя панель
Паяльная станция на жалах T12, превосходит по удобству паяльные станции, не имеющие термостабилизации, а тем более обычные паяльники. Станцией на жалах T12 с мощностью 70 Вт комфортно паять как большие полигоны и массивные детали, так и мелкие SMD элементы. Смена жал производиться очень быстро – не нужно ждать полного остывания и нет необходимости выключать питание для смены жала. Кабель соединяющий станцию и паяльник силиконовый, мягкий и термоустойчивый. Это значит, что он не будет мешать при выполнении паяльных работ благодаря своей гибкости, а также исключены его повреждения, при случайном соприкосновении с жалом паяльника.
Особенности:
калибровка по трем точкам температуры
база жал
датчик движения в ручке
датчик компенсации холодного спая в ручке
режим сна
Характеристики:
Бренд: KSGER
Дисплей: OLED 1.3″
Рабочая температура: 150°C-480°C
Температуростойкость: 5°C
Входное напряжение: 220V
Выходная мощность: 75 Вт
Контроллер: версия MM32 — 2.0
Электропитание: 24В, 5А
Материал корпуса: алюминиевый сплав
ручка FX9501
Меню настроек паяльной станции
Чтобы войти в меню паяльной станции, необходимо нажать на ручку-регулятор паяльной станции на лицевой панели после чего отразиться список меню состоящий из 21 пункта:
Standby или режим ожидания. Здесь настраивается температура жала в режиме ожидания, время в минутах через которое станция перейдёт в режим ожидания после бездействия, а так же режим работы датчика, отвечающего за пробуждение. Возможен выбор из 4 режимов — Shake (вибрация), Switch (переключатель), Manual (ручной), Auto (автоматический).
Sleep или режим сна. Здесь настраивается время простоя в минутах, через которое станция заснёт.
Boost или увеличение. Здесь настраивается значение на которое нужно временно повысить температуру жала и время действия увеличения в минутах.
Cold end. Этот пункт меню отвечает за коррекцию температуры в зависимости от температуры окружающей среды, здесь можно выбрать тип терморезистора (NTC, PTC) и задать контрольную точку (по умолчанию 24 градуса Цельсия).
Tip или библиотека жал. Здесь можно выбрать те жала, которые имеются в наличии, впоследствии в меню переключения жал выбор будет происходить между отмеченными в библиотеке. Список обширный, порядка 80 позиций, плюс пользовательские ячейки, если конкретного типа жала нет в библиотеке.
Stepping или шаг изменения температуры. Здесь настраивается шаг в градусах Цельсия, с которым будет меняться температура при увеличении или уменьшении в рабочем режиме.
Password или парольная защита. Здесь устанавливается пароль на вход в меню настроек, а так же активируется его использование.
Screen Saver или хранитель экрана. Здесь настраивается включение хранителя экрана, а так же время простоя, через которое хранитель экрана будет активирован.
Buzzer или пищалка. Здесь можно включить или выключить пищалку, которая сигнализирует о каких либо действиях. например сообщает о выходе на рабочую температуру, предупреждает о низком напряжении и т.д.
Voltage или напряжение. Здесь включается или отключается отображение на экране текущего значения напряжения, подаваемого на жало.
LowVol Protect или защита от низкого напряжения. Здесь можно включить защиту и сигнализацию о недостаточном напряжении питания. Отдельно настраиваются пороги для предупреждающего сигнала и отключения станции.
Power On или режим работы, в который загрузится станция при подаче питания. Здесь выбирается режим работы при включении, выбор между рабочим режимом, режимом ожидания и режимом сна.
Desolder или режим выпаивания
В данном пункте меню выбираем:
— Valve — клапан
— Inching — толчковый
Pump setup. Настройка времени работы насоса помпы. В данном пункте меню настраивается время работы насоса помпы (10÷60 секунд).
Language или меню выбора языка. Здесь выбирается язык системы, китайский или английский.
DateTime — выставляется текущие дата и время
RTC Adj — настройка точности хода часов. В данном пункте настраивается:
— Day Error — поправочный коэффициент для корректировки хода часов (-60÷+60 секунд)
RTC Init — сброс настроек даты и времени.
Sys Info или информация о системе. Здесь отображается версия ПО и ревизия платы контроллера.
Init или инициализация. Сброс всех настроек станции к заводским установкам.
Exit или выход. Можно выбрать этот пункт и выйти в рабочий режим, а можно просто сделать длинное нажатие на ручку энкодера, эффект одинаковый.
Жала Т12 имеют в себе термопару включенную последовательно с нагревателем, по ней и измеряется температура. Благодаря монолитной конструкции жала степень поддержания температуры очень высокая.
Проведение калибровки
— Adjust Point[450℃] — настройка точки с температурой 450℃, на экране ниже:
— Cur Tmp [450℃] — отображаемая на экране температура
— Real Tmp [***℃] — реальная температура на жале.
Измеряем реальную температуру жала любым доступным способом, и вращая ручку энкодера выставляем параметр Real Tmp [***℃] в соответствии с показанием термометра. Нажимаем на ручку энкодера, картинка на экране меняется на
— Adjust Point[350℃] — настройка точки с температурой 350℃.
Проводим калибровку и на этой температуре. Нажимаем на ручку энкодера, картинка на экране снова меняется, теперь на
— Adjust Point[250℃] — настройка точки с температурой 250℃.
Проводим калибровку и на этой температуре. Нажимаем на ручку энкодера, ПС переходит в рабочий режим. Калибровка жала окончена.
Управление
Управление станцией осуществляется через ручку энкодера. Комбинации управления следующие:
1) Поворот ручки энкодера
2) Короткое нажатие на ручку энкодера
3) Длинное нажатие на ручку энкодера(примерно 2 секунды)
4) Нажатие на ручку энкодера и одновременный поворот ручки.
Поворот ручки энкодера в зависимости от режима работы или пункта меню управляет изменением режима работы, значений или перемещением по пунктам меню. Короткое нажатие на ручку равноценно выбору или подтверждению. Длинное нажатие на ручку несёт две функции, если нажатие произведено в одном из режимов работы, то оно приводит к переходу в меню настроек станции, если нажатие произведено в меню настроек, то оно равнозначно выходу или отмене.
Нажатие на ручку энкодера с одновременным поворотом ручки имеет два действия в зависимости от направления вращения энкодера, если крутить ручку против часовой стрелки, пользователь попадёт в меню выбора жал.
Если вращать по часовой стрелке, то пользователь попадёт в меню настройки выбранного ранее жала. Здесь производится калибровка и инициализация жала.
