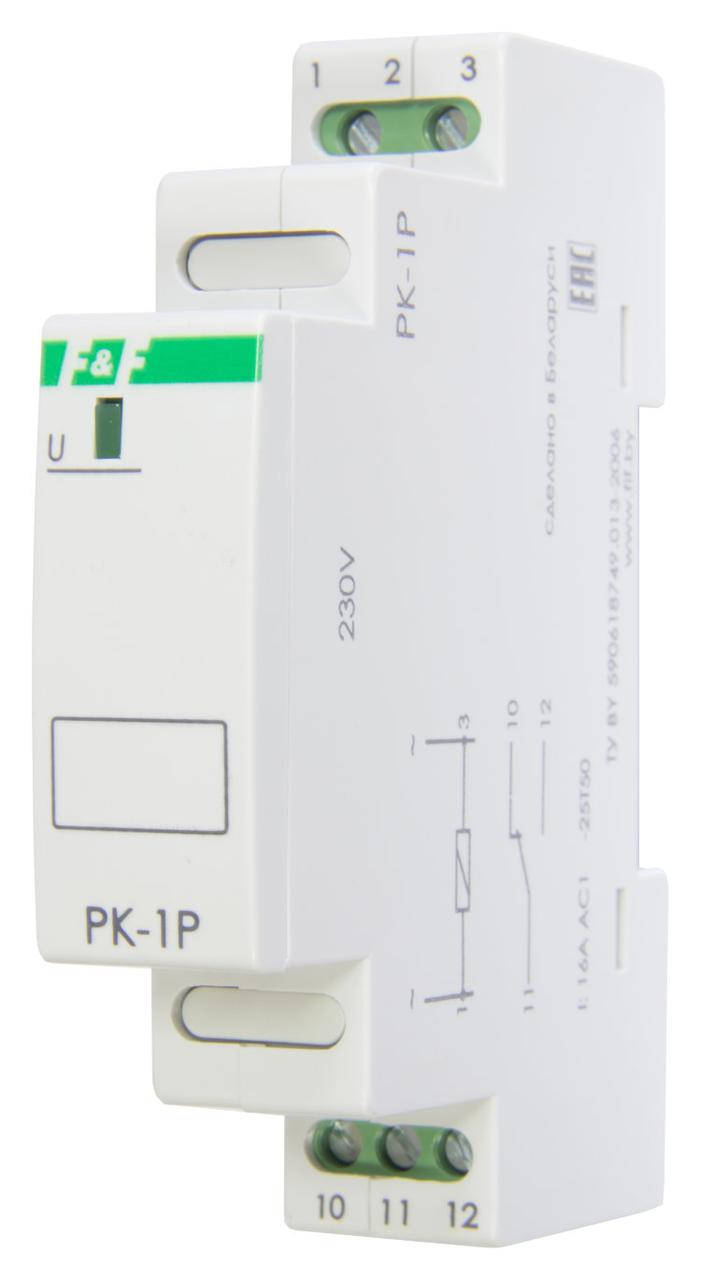

Электромагнитное реле PK-1P 12B/24B/48B/110B/220B F&F

1 переключающая группа контактов 16 A.
Назначение: для гальванической развязки между силовыми цепями и цепями управления электроустройствами. Выполнены в корпусе шириной один модуль S для непосредственного монтажа на DIN-рейке 35 мм
Действие: подача напряжения питания на обмотку электромагнита реле приведет к переключению контактов реле. Состояние контактов реле сигнализируется загоранием зеленого светодиода. В момент пропадания напряжения питания контакты реле вернутся в начальное (свободное) состояние.
Технические характеристики:
соответствие стандарту
IEC 61095
напряжение питания:
PK-1P/220
220 В~/=
PK-1P/110
110 В~/=
PK-1P/48
48 В~/=
PK-1P/24
24 В~/=
PK-1P/12
12 В~/=
максимальный ток нагрузки
16 A
группы выходных контактов
1 переключающий
напряжение изоляции
400 В
напряжение пробоя изоляции
контакты - обмотка 2,5 кВ
между группами контактов
3,6 кВ
между разомкнутыми контактами
1,2 кВ
уровень загрязнения
3
выносливость к перегрузкам
3 кВ
класс безопасности
В
степень защиты
IP20
время реакции срабатывания
не более 40 мс
время реакции отключения
не более 20 мс
выносливость механическая
не менее 5х106 циклов
потребляемый ток
25 мА
индикация срабатывания
зеленый светодиод
присоединения проводов
зажимы винтовые 2,5 мм2
диапазон рабочих температур
от -25°С до +50°С
габаритные размеры
1 модуль типа S (17,5 мм)
монтаж устройства
на DIN-рейке 35 мм
Схема подключения:
