УНЧ TDA7377, 3 канала, 2х10Вт + сабвуфер 20Вт, M162.

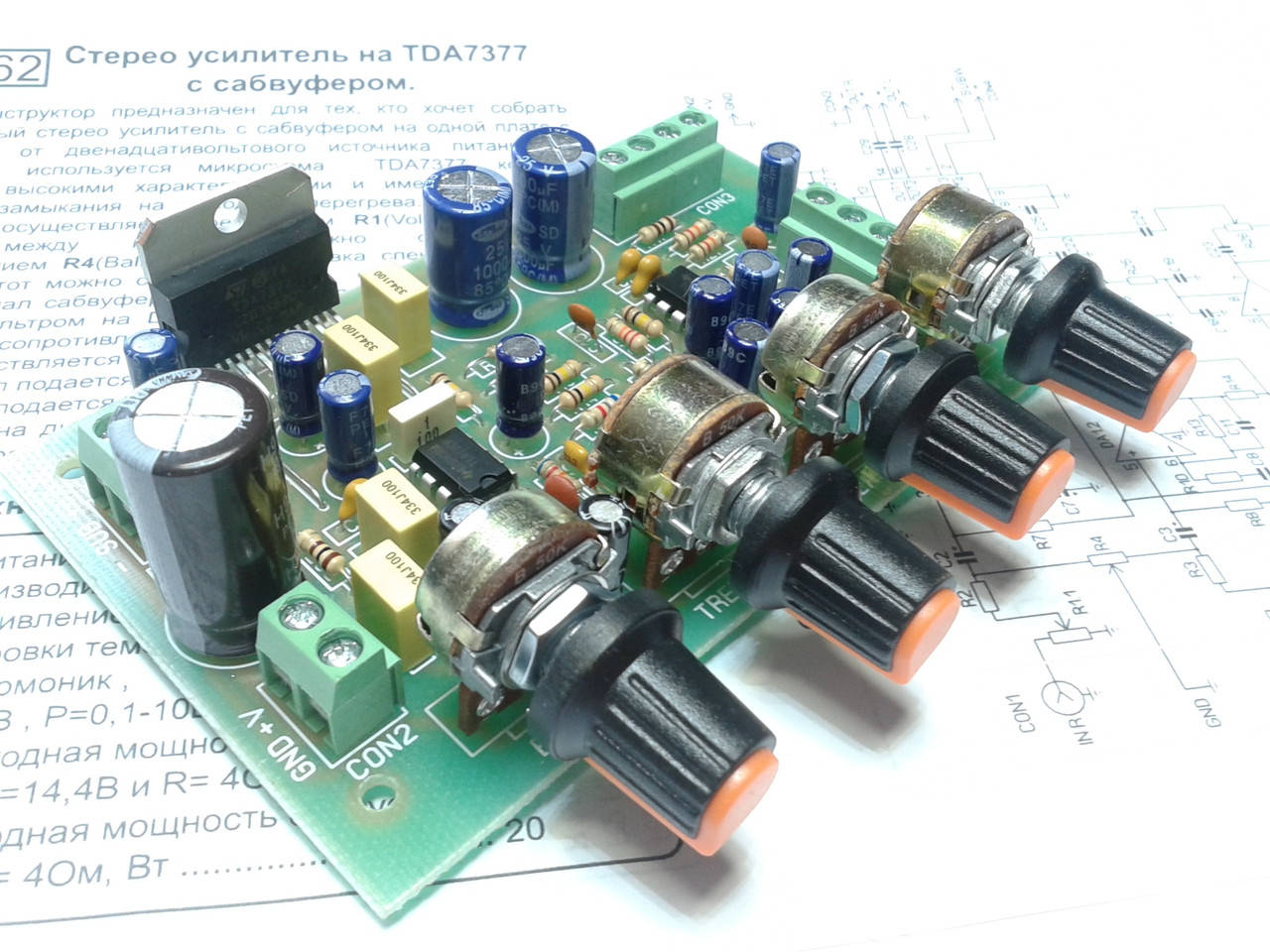

Собранный модуль усилителя на 3 канала на микросхеме TDA7377 (STMicroelectronics) с напряжением питания +10...18В (Авто, мото), выходной мощностью 2х10Вт, и 20Вт сабвуфер с регулировками.
Данный усилитель предназначен для тех, кто хочет собрать компактный стерео усилитель с сабвуфером на одной плате с пмтанием от 12-ти вольтового источника питания. В усилителе используется микросхема TDA7377, которая обладает высокими характеристиками и имеет защиту от короткого замыкания на выходе и перегрева. Регулировка громкости осуществляется резистором R1(Volume). Уровень сигнала между каналами можно сбалансировать сопротивлением R4(Balance). Регулировка спектра в области высоких частот можно скорректировать сопротивлением R21(Treble). Сигнал сабвуфера формируется сумматором DA2.1 и активным фильтром DA2.2. Уровень сигнала сабвуфера регулируется сопротивлением R26(Bass).
Краткие характеристики:
Напряжения питания --- от +10 до +18 В
Полоса частот --- 20-20000 Гц.
Входное сопротивление --- 10 кОм
Глубина регулировки тембра по ВЧ --- 12 дБ
Коеф. Гарм. При Uпит=14,4В, Р=0,1-10Вт --- 0,03%
Номинальная выходная мощность каналов L,R при 14,4В, R=4 Ом --- 2 х 10 Вт
Номинальная выходная мощность сабвуфера при 14,4В, R=4 Ом --- 20 Вт
Размер платы --- 108*66мм.
Плата комплектуется схемой подключения!
Блок со стороны пайки вскрыт электроизоляционным акриловым лаком "Plastik-71", для защиты от коррозии.
