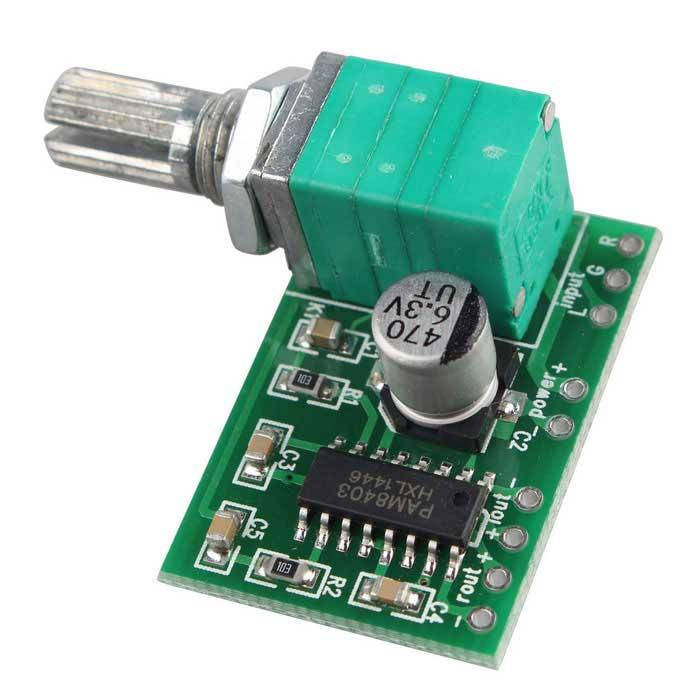

Радиоконструктор УНЧ 2х 3Вт на PAM8403 с регулятором GF1002

Двухканальный усилитель УНЧ D-класса 2х3 Вт на микросхеме PAM8403 с регулятором громкости и выключателем питания. Широко применяется в портативных переносных акустических системах с автономным питанием.
Характеристики:
Выходная мощность: 2х3Вт (при напряжении питания 5В и нагрузке 4Ом, при 10% искажениях)
Напряжение питания: 2,5В-5,5В
Уровень сигнал/шум: 80дБ
Диапазон рабочих температур: -40°C +85°C
Размеры модуля: 29,5х20х15 мм.
Максимальная выходная мощность:
4Ом, + 5В Кг=10% : 3,2Вт
8Ом, + 5В Кг=10% : 1,8Вт
Коэффициент усиления: 24 дБ
Частотная характеристика 20-20000 Гц
Подключение:
RIN, GND, LIN – используются для подключения входного сигнала;
+5V, GND – используются для подключения питания;
L+, L-, R+, R- – используются для подключения устройств воспроизведения.
