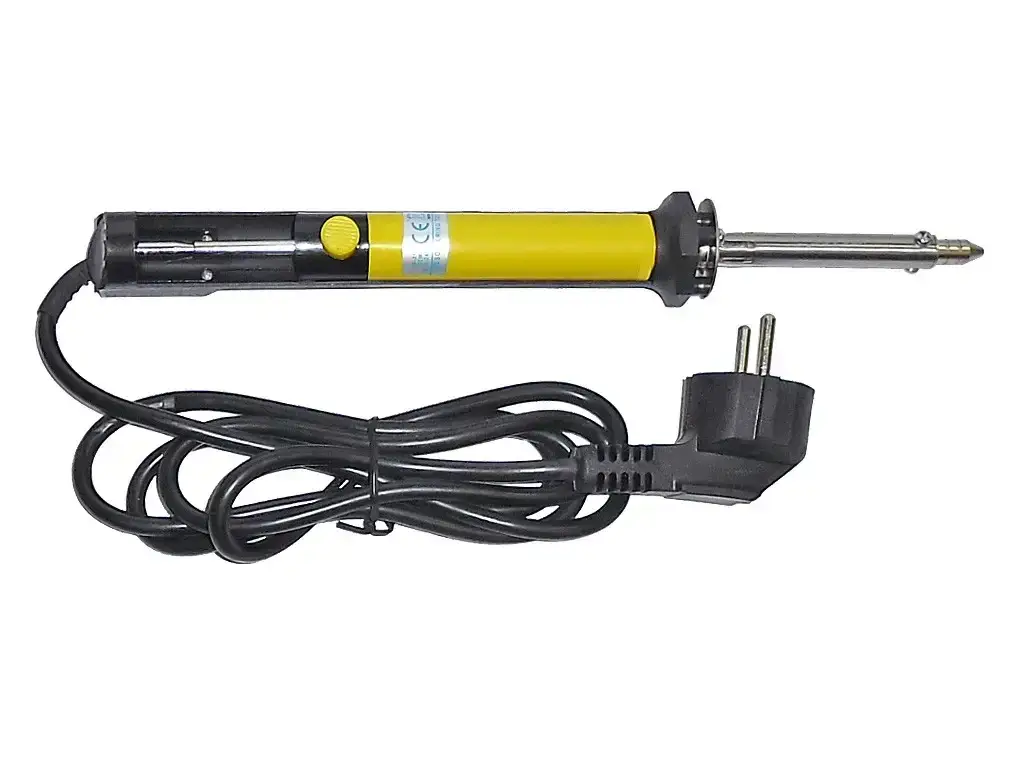

Оловоотсос электрический LUT0025 (Польша), 40W, 220V

Оловоотсос LUT0025 (Польша) 40W представляет собой полый цилиндр, по которому перемещается вверх-вниз поршень. Конструкция чем-то напоминает ручной насос для автомобиля. Поршень посредством штока соединен с пластиковым наконечником, снабженным удобной наклонной выемкой для нажатия пальцем. Уплотнения поршня обеспечивают точное прилегание к внутренней части трубки и для создания высокой степени разряжения. В середине алюминиевого корпуса паяльника с оловоотсосом располагается кнопка для мгновенного приведения в действия возвратной пружины. Паяльник с отсосом расположен в пластиковом корпусе и имеет не совсем необычную конструкцию.
Вместо жала электропаяльника установлена металлическая вставка, сужающая к концу и заканчивающаяся отверстием диаметром около 3мм. Это ключевой элемент всей конструкции, отвечающий за сбор жидкого припоя. Вставка устанавливается при помощи двух крепежных винтов. При необходимости, вставку можно заменить, открутив винты отвертой. Нихромовый нагреватель доводит температуру вставки паяльника до точки плавления припоя.
Преимущество:
Вакуумные оловоотсосы обеспечивают быстрый и аккуратный демонтаж, убирая излишки расходных материалов. Большие капли припоя зачастую образуют замыкания между выводами. И в этом случае пригодятся такие вакуумные устройства.
Технические характеристики:
- Питание: 220 В;
- Мощность: 40W;
- Корпус паяльника: пластиковый;
- Нагреватель: нихромовый;
- Встроенный вакуумный поршневой оловоотсос;
Как работает паяльник с отсосом припоя 40W
1. Определите места демонтажа электронных компонентов.
2. Включите паяльник и дождитесь нагрева металлической вставки с отверстием (около 10 минут).
3. Надавите наконечник до отказа, пока он не зафиксируется в нижнем положении.
4. Подведите паяльник к месту сбора излишков олова.
5. Нагрейте место демонтажа до расплавленного состояния припоя.
6. Нажмите на кнопку сбоку на корпусе.
7. Припой за счет силы вакуума попадет внутрь корпуса устройства.
