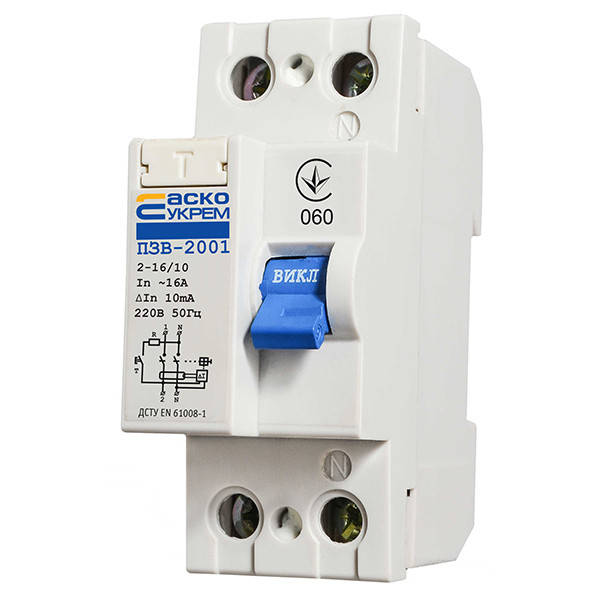

Дифреле (УЗО) АСКО-УКРЕМ ПЗВ-2001 2п 16А 10mА (A0020010001)

Устройство защитного отключения ПЗВ-2001 2п 16А 10mА
УЗО ПЗВ-2001 применяются в низковольтных электрических цепях промышленного и бытового назначения для защиты цепей от возможной утечки электрической энергии в случае повреждения изоляции и для защиты от поражения электрическим током в случае попадания человека под напряжение. УЗО служит также для предотвращения возгораний и пожаров, вызванных протеканием токов утечки как между фазами, так и на землю.
Подключение
УЗО подключается к электрической цепи последовательно с автоматическим выключателем, защищающим коммутируемую цепь от перегрузки и короткого замыкания. Тип защиты АС, как реагирующий только на дифференциальный синусоидальный ток.
Принцип действия
Основан на фиксации дифференциального тока (разницы между прямым и обратным током), возникающего при токе утечки.
Датчиком наличия тока утечки служит дифференциальный трансформатор, сигнал с которого подается на разъединитель силовых контактов, который размыкает одновременно как фазовые, так и нулевой контакты.
Технические характеристики
Номинальное напряжение коммутации Un, В
220/380
Номинальный ток коммутации In, A
16
Отключающий дифференциальный ток, мА
10
Коммутационная износостойкость, циклов
10000
Предельная коммутац. способность, Imax кА
3,5
Время отключения, мс
0,4...2
Сечение подключаемого провода, мм2
1...35
Пробойное напряжение, кВ
между выводами
5,0
изоляции
3,0
Напряжение коммутации, В
максимальное
440
минимальное (ПЗВ-2001)
195
Габаритные размеры
