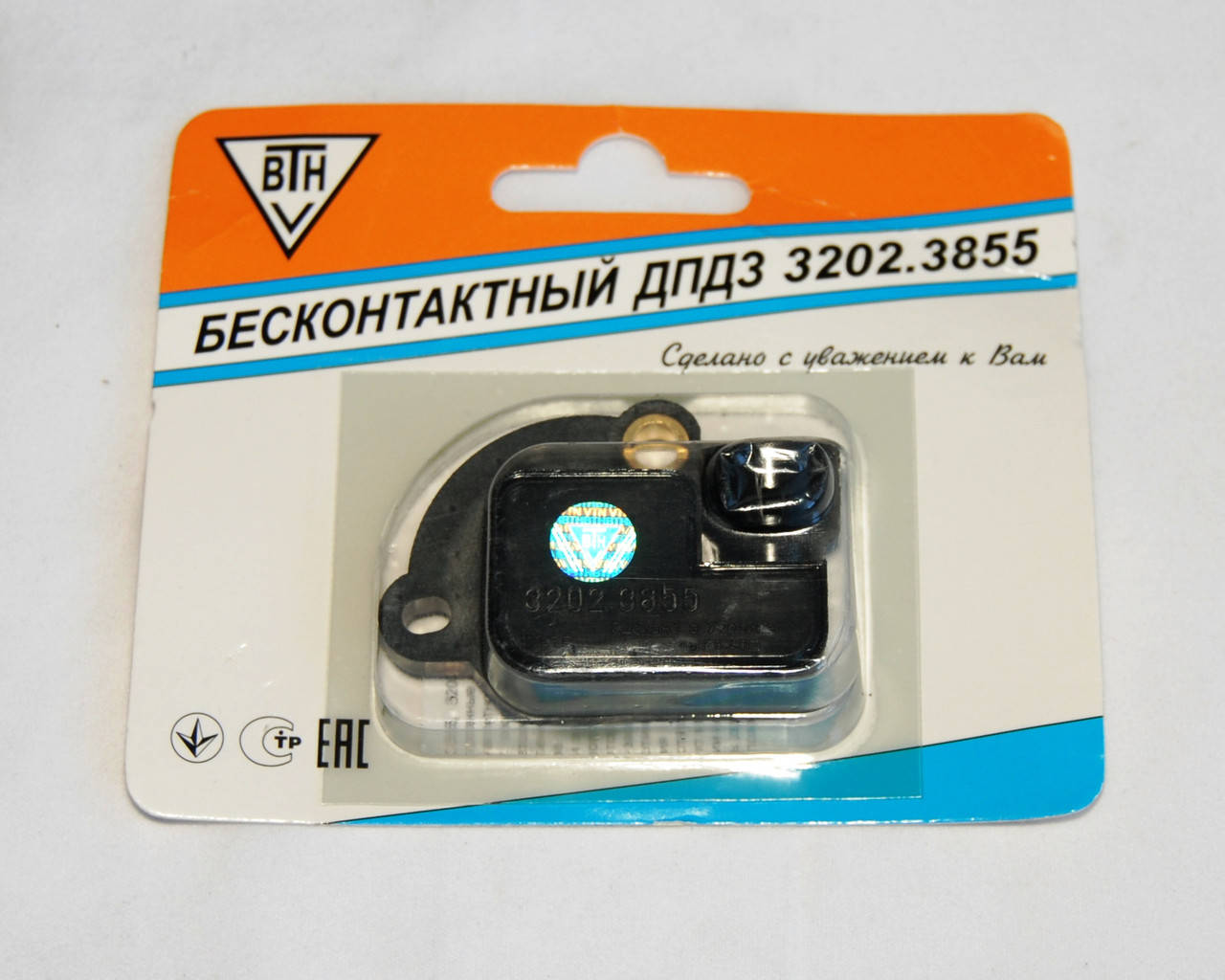

ДПДЗ бесконтактный ВТН 3202.3855

Бесконтактный датчик положения дроссельной заслонки (ДПДЗ) 3302.3855 предназначен для формирования напряжения постоянного тока, пропорционального углу открытия дроссельной заслонки системы впрыска топлива двигателя.
Применяемость: автомобили ВАЗ с инжекторными двигателями, “Daewoo Lanos” 1.4i и “Daewoo Sens” до 2007 г.в. и др. (в связи с комплектацией силовых агрегатов автомобилей разными типами дроссельных узлов возможно применение различных невзаимозаменяемых ДПДЗ. При выборе ДПДЗ следует руководствоваться формой держателя вала датчика).
Направление вращения вала (сердцевины) датчика с начального положения - против часовой стрелки со стороны дроссельной заслонки (см. рис. внизу).
Датчик выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим датчика - продолжительный номинальный S1 по ГОСТ 3940.
Датчик положения дроссельной заслонки устанавливается на дроссельном патрубке системы впрыска топлива двигателя, где предусмотрена установка ДПДЗ 2112-1148200, CTS 06682, 3302.3855 или других аналогичных при помощи штатных крепежных элементов.
Ресурс данного изделия не ограничивается пробегом автомобиля. Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
Технические данные:
Диапазон рабочих температур, °С
-40 .. +125
Номинальное напряжение питания, В
5,0
Максимальный ток потребления, мА
13
Полный механический угол поворота вала, не менее
121° ± 3°
Рабочий угловой диапазон
18° .. 110°
Максимальная нелинейность функциональной характеристики в рабочем угловом диапазоне, %, не более
±1
Погрешность функциональной характеристики в контрольных точках при Uпит=5,0 ± 0,05В, мВ, не более
±15
Напряжение шумов, мВ, не более
4
