Выносной инфракрасный датчик движения, 220В

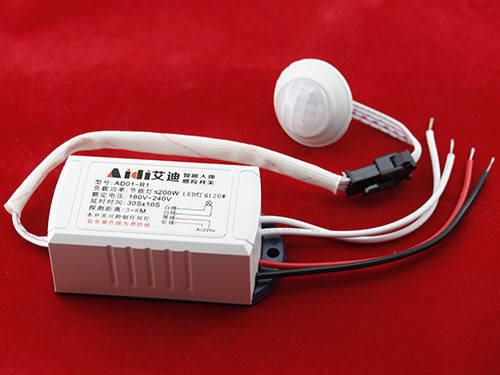

Комплект инфракрасного датчика движения AD01-R1 состоит из блока управления и выносного инфракрасного датчика. Комплект инфракрасного датчика используется для организации автоматического освещения.
Сам датчик может располагаться как на улице, так и в помещении. В случае монтажа датчика на улице, блок управления монтируется в помещении, где на него подается напряжение в 180-240В. К блоку подключается линия с осветительными приборами.
Суммарная максимальная мощность ламп накаливания, используемых в осветительных приборах, составляет до 200 Вт, для светодиодных ламп - до 120 Вт.
Датчик реагирует на движение в зоне его действия. Зона покрытия представляет собой конус с углом в 100 градусов и высотой (длиной) до 8 метров. Зона реагирования датчика обусловлена его конструкцией. Для приема отражаемых инфракрасных лучей используется сенсор движения с линзой Френеля, благодаря чему угол обзора датчика составляет 100 градусов. При получении сигнала о движении в зоне действия датчика, освещение включается на 30±10 секунд и отключиться в случае отсутствия движения в зоне датчика. В том случае, когда движение в зоне действия датчика происходит постоянно, освещение выключится только после исчезновения движения в зоне.
В корпус датчика встроено фотореле, которое выключает датчик в светлое время суток для экономии электроэнергии. Уровень освещенности для включения датчика в зоне его действия составляет 6 Люкс, то есть только в сумерках или ночное время суток либо в темных помещениях датчик будет реагировать на движение и включать освещение.
Схема подключения питания и линии с осветительным оборудованием имеется на корпусе блока управления, очень важно соблюдать полярность при подключении питания.
Характеристики:
производитель: Aidi (Китай);
модель: AD01-R1;
напряжение: AC 220В;
максимальная мощность нагрузки: 200 Вт;
расстояние срабатывания датчика: 5-8 м;
уровень освещения для работы датчика: < 6 Люкс;
угол индукции датчика: 100 °;
минимальная длительность освещения: 30±10с;
цвет корпуса датчика и блока управления: белый;
габариты блока управления (д х ш х в): 70 х 38 х 28 мм;
габариты датчика (диаметр х высота): 31 х 23 мм;
диаметр монтажной части датчика: 22 мм;
длина кабеля между датчиком и блоком: 22 см;
вес комплекта: 53 г.
